XMCY2424门窗物理性能检测设备

简述:

XMCY2424型门窗检测仪是我公司综合现行的GB/T7106-2008和GB/T7106-2019门窗新标准,研制开发的最新型门窗检测设备,专门用于建筑门窗气密性、水密性、抗风压性能的检测。



咨询电话:

024-2291 1588

<
>
产品详情

.用途

XMCY2424型门窗检测仪是我公司综合现行的GB/T7106-2008和GB/T7106-2019门窗新标准,研制开发的最新型门窗检测设备,专门用于建筑门窗气密性、水密性、抗风压性能的检测。

二.适用标准

GB/T7106-2008《建筑外门窗气密、水密、抗风压性能分级及检测方法》

GB/T7106-2019《建筑外门窗气密、水密、抗风压性能检测方法》

GB/T31433-2015《建筑幕墙、门窗通用技术条件》

三.技术参数

1. 抗风压性能

风压测试调压范围:-7000Pa~ +7000Pa

压力变送器精度:0.25%

位移测量测试范围:0~50mm

位移计精度:0.2%

分辨率:0.01mm

2. 气密性能

  空气流量测量范围:0~606m3/h

流量计精度:3%

3. 水密性能

  水流量测量范围:40~1000L/h  精度:1.5%

  淋水量:1~3L/m2.min  波动周期:3~5s

4. 设备外型尺寸

  静压箱:2400mm×1000mm×2560mm

  空气收集箱:  2400mm×1000mm×2560mm

  控制台:1050mm×750mm×1300mm

5. 占地面积

      4500mm×4500mm×2650mm

6. 电源要求: 380V   20KW

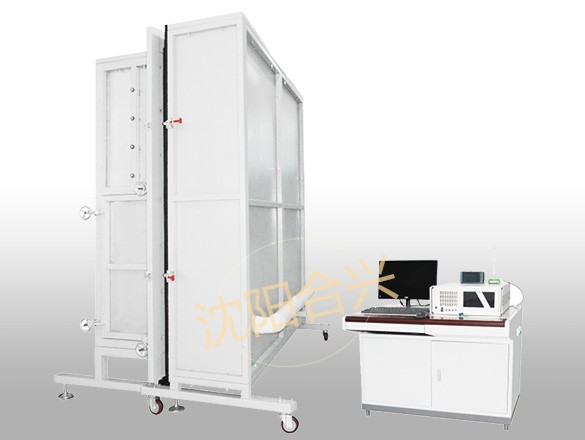

四.设备外形示意图


. 设备主要结构及功能

  设备由以下部分组成

  ①压力源

  ②雨水喷淋系统

  ③静压箱

  ④空气流量测量系统

  ⑤空气收集箱

  ⑥电器控制系统

  ⑦位移变形测量系统

1.◆压力源

主要由高压离心风机、变频器和电动换向阀组成,为气密水密和抗风性能在检测过程中提供不同的压力,并实现在试验过程中正负压力的转换。

2.◆雨水喷淋系统

  采用高精度玻璃转子流量计、调水阀、分水阀和不锈钢喷嘴,为水密检测提供符合标准要求的淋水量,耐用不生锈。

3.◆静压箱

主要由主板、左右框、上框架、底座、喷头、试件装夹部分组成,为门窗被检测试件进行物理性能检测提供密闭的压力箱。通过选择不同尺寸的隔板来检测不同规格的试件,方便试件安装。

4.◆空气流量测量系统

采用高精度的进口风量变送器测量被测试件的空气渗透量,安装在扣箱后端的测量管路中。

5.◆空气收集

空气收集箱主要功能是用来在做气密性检测时对空气渗透量的采集。箱体采用轻便耐用材料制成,重量轻,便于移动,使用方便。

6.◆电器控制系统

主要由工业控制计算机和电器部分组成,当试件装夹完成后,所有测试过程都由控制系统自动完成。

7.◆位移变形测量系统

采用3只高精度的数字位移传感器,测量试件在抗风压性能产生的变形量,位移传感器安装方便,不会因为在实验中静压箱所受的压力影响测量的准确性。

六.主要技术特点

1.◆实现新老标准兼容

XMCY2424型门窗检测仪即可满足现行GB/T106-2008标准,也可满足GB/T7106-2019新标准,极大的方便用户。

2.◆结构设计合理,强度高

静压箱及所有隔板采用金属框架焊接而成,表面为不锈钢板,整体为拼装式结构,该设计结构强度高,可以满足新标准抗风压性能更高±7000Pa的要求。

3.◆装夹试件简单方便

封口板重量轻,易于安装,试件装卡简单方便,可检测不同规格试件。

4.◆喷淋系统采用不锈钢材质

喷淋系统及喷嘴均采用不锈钢材质,不但防腐蚀,寿命长,而且喷嘴布置均匀,喷水量可调节,保证在试件的表面形成连续水膜并达到规定淋水量的要求。

5.◆空气收集箱可检测气密性也可以做安全防护

空气收集箱采用金属框架和金属板焊接而成,表面喷塑处理,整体为拼装式结构。空气收集箱底部采用万向脚轮,可任意方向移动。空气收集箱与静压箱装夹一起,可以测量试件的空气渗透量,在做抗风压试验时空气收集箱可以起到安全防护的作用,保证试验安全。

6.◆自动化程度高

系统采用工业控制计算机加可编程变频器控制,整个试验过程,数据采集,计算全部自动完成。是普通计算机加智能仪表控制形式的版。控制系统,稳定,可靠,准确,灵活。

7.◆彻底淘汰机械调压阀

    采用可编程变频器,实现了对风机无级调速,即无级调压,彻底淘汰机械调压阀的落后方式,实现可调速快捷,方便,准确,降噪,绿色环保。

8.◆大幅度节约能源

采用可编程变频器调速调压,可以根据检测端不同的压力需求,调整输出不同的转速压力,改变了风机一直全负荷工作方式,大大节约了电能。
